Solution Teiaş PAX
TEİAŞ Communication prépare la lettre des exigences pour l’installation des sources d’énergies renouvelables TEİAŞ et des postes électriques (centrale éolienne, centrale hydroélectrique, centrale géothermique, centrale au gaz naturel, centrale thermique) connectés aux lignes 154-380 kv de Teiaş et envoi cette lettre à l’entreprise avant de procéder à la réception provisoire de l’entreprise qui a réalisé la centrale. L’entreprise est également tenue de préparer la communication PAX, qui fait partie intégrante de ce lot avant de procéder à la réception provisoire du poste électrique.
C’est le système mis en place pour appeler directement toutes les usines avec des numéros à 4 chiffres comme une extension de la communication téléphonique interne crée par TEİAŞ dans les centres connectés à 154 KV et 380 KV.
Le seul point qui différencie la centrale téléphonique PAX des autres centrales, c’est que la centrale PAX est compatible E&M (Ear and Mouth) .Comme vous le savez, un appel téléphonique normal est réalisé via 2 fils.

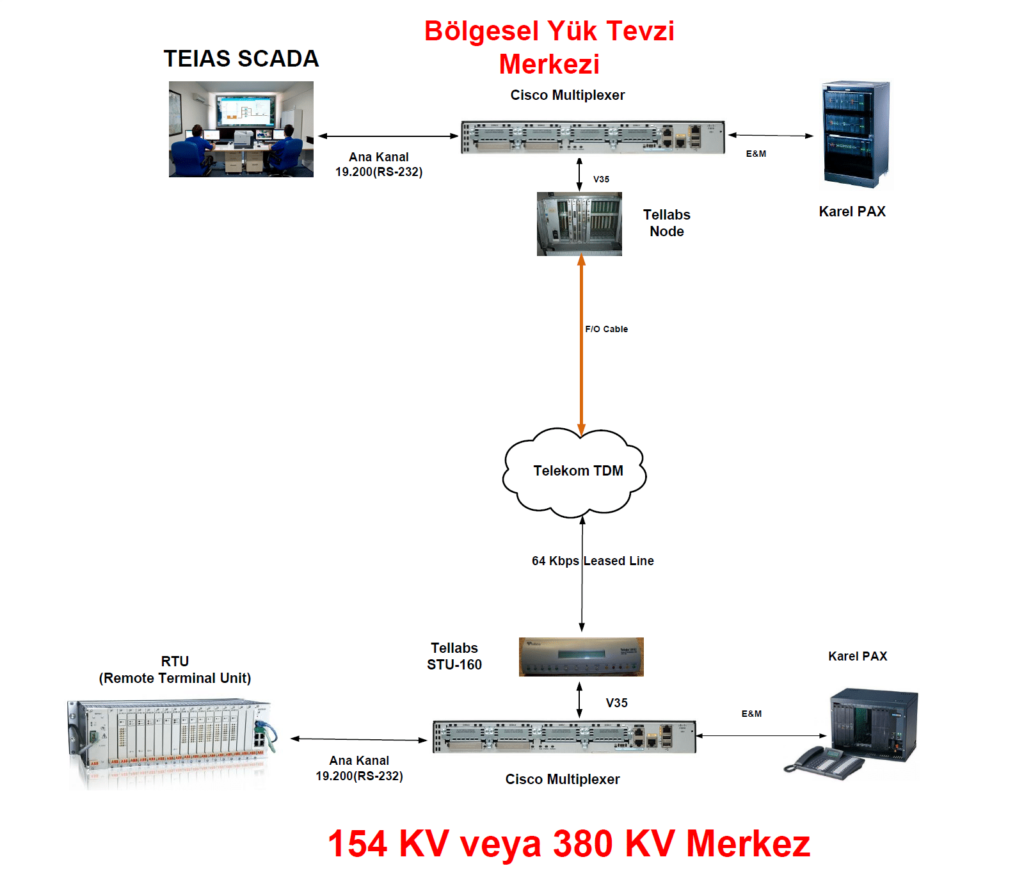

Alors que la communication E&M est réalisée via 4 fils ou 6 fils. Les extrémités E, M, Tx et Rx sont utilisées pour démarrer la conversation, les signaux sont envoyés via les extrémités E et M pour connecter la ligne, tandis que les extrémités Tx et Rx permettent la transmission et la réception d’informations audios. Le système utilisé par TEİAŞ est composé de 2 Tx, 2 Rx et la communication est assurée via 6 fils avec E et M. Le canal E&M fourni par PAX est transmis vers le poste de transformation et le centre de répartition de charge opposés via une ligne louée 64 K ou via le courant porteur.
Un autre avantage du système PAX, c’est qu’il offre un canal de communication auxiliaire-automatique. Une sortie (Trunk) de la station PAX installée dans les centrales 154-380 fonctionne sur la ligne louée et l’autre sortie fonctionne sur l’OPGW ou le courant porteur. Le système vérifie en permanence les deux sorties pour permettre de réaliser en priorité les appels à partir de la ligne louée et en cas de problème sur la ligne louée, alors l’appel est assuré sur l’autre canal. La station PAX effectue automatiquement ce contrôle.
Une application similaire de TEIAS a été appliquée sur les Chemins de Fer de l’État.
La station PAX utilise principalement la marque KAREL en Turquie. Les modèles Karel DS200, Karel DS200M, Karel IPG1000 sont disponibles. Mais il utilise également Selta PAX et Telesis PAX.
Teiaş PAX santralleri kurulumu haricinde bazı merkezlerde kiralık hat üzerinden uzak abone veya OPGW üzerinden uzak abone olarak PAX haberleşmesi istemektedir. Bu durumlarda kiralık hat multiplexer cihazları üzerine FXS-FXO modülleri takarak ilgili Yük Tevzi merkezinden 1 aboneyi taşıyarak PAX sistemine dahil edilmiş olur. Komşu istasyonlardan uzak abone çalışmak için SDH-MUX üzerindeki FXS-FXO portları veya T40 Kramportör ses portları kullanılır.
Bu 3 markaya da destek almak için lütfen bizimle irtibat kurunuz.
